Přesné ohýbání plechu v domácí dílně vyžaduje nejen správné nářadí, ale především pochopení fyzikálních vlastností materiálu při deformaci. Naučíme vás, jak provést přesný výpočet ohybu plechu, zvolit správné značení a zvládnout ruční ohýbání plechu včetně náročnějšího zpracování, jako je ohýbání nerezového plechu.
📊 Klíčová fakta
- Drážka pro ohyb by měla být hluboká 70-80 % tloušťky plechu, s tenkým mostkem sloužícím jako pant.
- Ohýbání teplem při teplotě kolem 1 200 °F (asi 650 °C) usnadňuje ohyb a snižuje riziko prasknutí.
- Použití V-frézy s profilem 90° je ideální pro ohyb o 90 stupňů, přičemž úhel je mírně zvětšen pro kompenzaci pružení materiálu.
- Odstraněním 50 % materiálu podél ohybové linie lze snížit sílu potřebnou k ohybu přibližně na polovinu.
- Při ohýbání plechu bez speciálních strojů je důležitá správná příprava, značení a používání vhodných nástrojů, například ohýbacího přípravku nebo svěráku.
Jak správně ohýbat plech doma bez profesionálního stroje
Ruční ohýbání plechu v domácích podmínkách vyžaduje pevný svěrák s rovnými čelistmi a kvalitní ohýbací přípravky, které zajistí čistý úhel ohybu. Základem úspěchu je přesné značení plechu a postupný tlak po celé délce ohybové hrany, čímž eliminujete riziko vzniku nežádoucích vln nebo prasklin v materiálu.
Jak ohnout doma plech bez profesionálního stroje?
Pro domácí ohýbání plechu bez speciálního stroje je klíčové správné upevnění materiálu ve svěráku a využití ohýbacího přípravku, jako jsou dva ocelové úhelníky. Tyto přípravky pomáhají rozložit sílu rovnoměrně po celé délce a chrání hranu před lokálním poškozením.
- Příprava materiálu – očistěte plech od mastnoty a otřepů, které by mohly při upnutí poškodit čelisti svěráku.
- Značení plechu – narýsujte přesnou linii ohybu pomocí rýsovací jehly a úhelníku, přičemž zohledněte přídavek na rádius ohybu.
- Upnutí plechu – vložte plech mezi dva ocelové úhelníky tak, aby ryska ohybu lícovala s horní hranou přípravku.
- Ohýbání materiálu – tlačte na přečnívající část plechu rovnoměrně po celé délce, dokud nedosáhnete požadovaného úhlu.
Odborná rada: Pokud provádíte ohýbání nerezového plechu, postupujte velmi pomalu a po menších částech, protože nerezový materiál má tendenci k rychlému zpevnění a následnému praskání v ohybu.
Tipy na bezpečnost a přesnost při ručním ohýbání plechu
Při ručním ohýbání plechu vždy používejte ochranné pomůcky, zejména pevné kožené rukavice a ochranné brýle, protože odletující špony nebo ostré hrany plechu představují reálné riziko úrazu. Přesné značení plechu a práce s pomocnými přípravky výrazně snižují chyby při ohýbání plechu a zaručují profesionální výsledek.
Častá chyba: Upevnění plechu přímo do svěráku bez ochranných čelistí vede k otlakům a deformacím, které nelze následně narovnat.
Poznámka k vhodnosti: Tento postup je ideální pro měkkou ocel, hliník nebo tenčí mosaz. Pro velmi silné plechy nad 3 mm nebo kalené materiály se tento ruční způsob z bezpečnostních a technických důvodů nehodí. Výpočet ohybu plechu si vždy proveďte nanečisto na odpadním kousku materiálu, abyste ověřili, jak se konkrétní tloušťka plechu při ohybu chová. Pokud plánujete ohýbání trubek, použijte raději specializovanou ohýbačku, neboť ruční ohýbání bez trnu vede téměř vždy k nežádoucímu zborcení stěny profilu.
Výpočet délky a úhlu ohybu plechu
Přesný výpočet ohybu plechu je základem pro to, aby vaše výsledný díl seděl na milimetr přesně. Pokud podceníte přípravu a značení plechu, nevyhnete se zbytečným korekcím, které materiál oslabují.
Jak spočítat délku plechu po ohybu?
Pro určení celkové délky polotovaru před ohýbáním využijte vzorec L = A + B – (tloušťka plechu × k). V tomto vztahu představují A a B vnější délky ramen ohybu, zatímco koeficient k zohledňuje neutrální osu materiálu. Při ručním ohýbání plechu z oceli se hodnota k obvykle pohybuje kolem 0,5 až 0,6 v závislosti na vnitřním rádiusu. Pokud provádíte výpočet ohybu plechu pro nerez, počítejte s vyšší tuhostí materiálu. Jak spočítat velikost ohybu plechu přesněji? Vždy přičtěte k délce ramen tzv. přídavek na ohyb, který kompenzuje prodloužení vnější strany materiálu.
Tip: Před samotným řezáním si vždy vyzkoušejte ohyb na odpadním kusu plechu stejné tloušťky a pevnosti, abyste ověřili reálné chování materiálu.
Jak vybrat správný úhel ohybu plechu?
Správný úhel ohybu vybírejte podle technické dokumentace, ale vždy s ohledem na elasticitu daného kovu. Každý materiál má tendenci k pružení, což znamená, že po uvolnění tlaku se plech mírně vrátí zpět. U běžné oceli je nutné počítat s kompenzací pružení o 2 až 3 stupně, u nerezových plechů může být tato hodnota i dvojnásobná. Častá chyba: podcenění únavové pevnosti materiálu, což vede k prasklinám v místě ohybu. Pokud ohýbáte nerezový plech bez poškození, pracujte s větším vnitřním rádiusem ohybu. Pro koho se tato metoda hodí vs pro koho NE: je ideální pro přesnou strojírenskou výrobu, ale pro běžné domácí opravy plotů postačí i jednodušší ohýbací přípravky a vizuální kontrola úhloměrem. Více informací o vlastnostech kovů naleznete na webu dTest.
Více informací k tématu najdete v oficiálním zdroji: dTest.
Techniky ohýbání plechu ručně i strojově
Volba techniky závisí na tloušťce materiálu, požadované přesnosti a typu kovu. Ohýbání plechu probíhá ručně i strojově, přičemž každá metoda vyžaduje specifické ohýbací přípravky pro dosažení čistého výsledku.
Ruční ohýbání plechu
Ruční ohýbání plechu představuje základní metodu pro dílenské práce s tenčími materiály. K fixaci využijete pevný svěrák a kvalitní ocelové lišty, které zajistí rovný ohyb. Tipy na ruční ohýbání plechu zahrnují použití gumové paličky pro postupné tvarování, čímž předejdete vzniku nežádoucích vrypů. Tato metoda je ideální pro menší kusy, kde není nutný složitý výpočet ohybu plechu.
Strojní ohýbání plechu

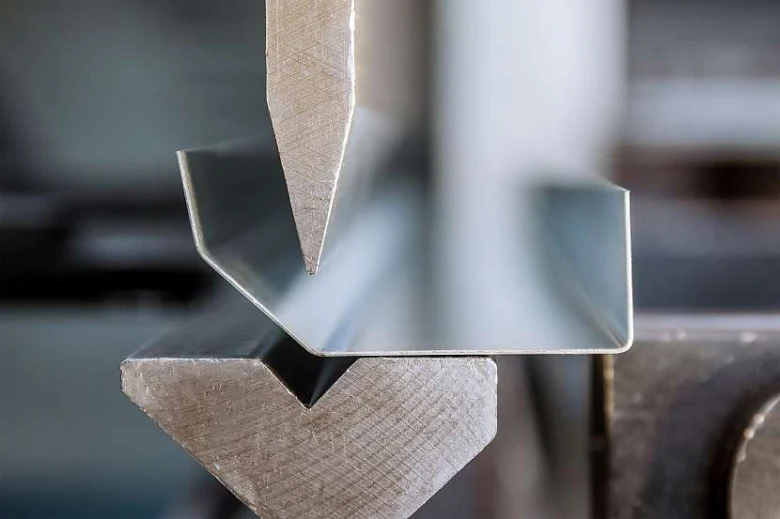

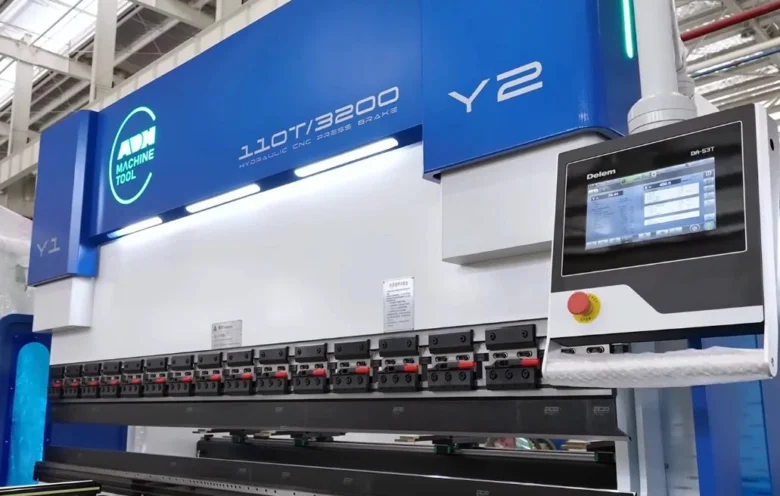

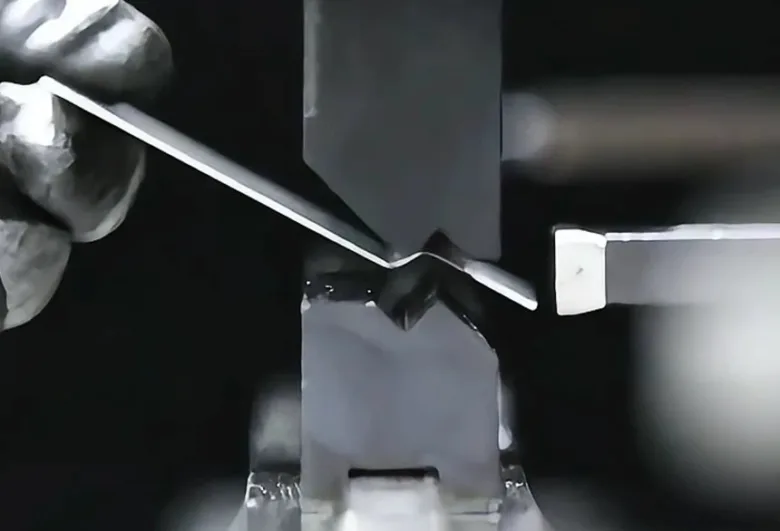

Profesionální ohýbačka, hydraulický lis či CNC lis umožňují dosáhnout vysoké přesnosti ohybu a opakovatelnosti tvarů. Při strojním zpracování se často využívá ohýbání vzduchem, kdy razník netlačí plech až na dno matrice, což dovoluje nastavení libovolného úhlu. Častá chyba: podcenění pružnosti materiálu, která vyžaduje mírné přehnutí za požadovanou hodnotu úhlu. Pro náročné projekty je tento postup nezbytný.
Ohýbání teplem
Pro silnější materiály nebo specifické slitiny se využívá ohýbání teplem při teplotě 1 200 °F (650 °C). Tato teplota snižuje vnitřní pnutí materiálu a minimalizuje riziko, že plech praskne. Metoda je vhodná pro konstrukční ocel, avšak při práci s nerezový plechem buďte opatrní, protože vysoké teploty mohou nevratně změnit jeho strukturu a odolnost proti korozi. Ohýbání teplem se tedy hodí pro běžné kovy, ale pro nerezový plech volte raději mechanické ohýbání bez ohřevu.
Nejčastější chyby při ohýbání plechu a jak se jim vyhnout
Kvalitní výsledek vyžaduje preciznost, protože chyby při ohýbání plechu často vedou k nevratnému poškození materiálu nebo prasknutí plechu v místě ohybu. Základem úspěchu je správné značení plechu, neboť nepřesná ryska logicky vede k odchylkám v rozměrech celého dílce. Pokud vás zajímají chyby při ohýbání plechu a jak se jim vyhnout, zaměřte se zejména na volbu správného nářadí a dodržení technologických postupů.
- Podcenění rádiusu ohybu – příliš ostrý úhel bez dostatečného rádiusu způsobuje mikrotrhliny v materiálu, zejména u nerezové oceli.
- Nedostatečné fixování materiálu – při ručním ohýbání plechu bez kvalitní svěrky dochází k nechtěnému posunu, což znehodnotí celý kus.
- Ignorování směru válcování – ohýbání napříč směrem válcování zvyšuje riziko prasknutí, vždy se snažte ohýbat ve směru vláken.
- Použití nevhodných úderových nástrojů – ocelové kladivo přímo na plochu plechu vytvoří deformace, používejte raději gumové nebo dřevěné palice.
- Špatný výpočet ohybu plechu – zapomenutí na přídavek na ohyb způsobí, že výsledný díl bude mít odlišné rozměry, než jste zamýšleli.
Odborná rada: Pokud provádíte ohýbání nerezového plechu, buďte obzvláště opatrní, protože tento materiál vyžaduje větší sílu a je náchylnější k praskání při překročení meze pružnosti. Pozor: Tato metoda se hodí pro běžné zámečnické práce, ale pro náročné konstrukční díly raději vždy využijte profesionální ohýbací přípravky.
Nástroje a pomůcky pro ohýbání plechu
Pro úspěšné ruční ohýbání plechu v domácí dílně nepotřebujete nutně drahé stroje, pokud zvolíte správnou kombinaci nářadí. Základem je kvalitní svěrák, který slouží k pevnému upevnění plechu v požadované linii ohybu. Pokud přemýšlíte, jak ohnout plech doma jednoduchými nástroji, využijte ohýbací přípravky ve formě dvou ocelových úhelníků, mezi které plech sevřete. Tyto přípravky zajistí rovnoměrný tlak po celé délce ohybu a eliminují nežádoucí deformace materiálu.
Při práci s nerezovým plechem nebo silnějšími materiály doporučuji použít delší páku, která sníží potřebnou fyzickou sílu a zvýší přesnost ohybu. Před samotným procesem je klíčové přesné značení plechu pomocí rýsovací jehly, což vám usnadní výpočet ohybu plechu a dodržení rozměrů.
| Nástroj | Hlavní funkce |
|---|---|
| Svěrák | Pevné zafixování polohy plechu |
| Ohýbací přípravky | Zajištění ostré a rovné hrany ohybu |
| Páka | Přenos síly pro snadnější deformaci kovu |
| Bezpečnostní pomůcky | Ochrana rukou před ostrými hranami a otřepy |
Odborná rada: Při práci vždy používejte rukavice odolné proti proříznutí a ochranné brýle. Častá chyba: podcenění ostrosti hran plechu, které mohou způsobit hluboké řezné rány. Ruční ohýbání plechu se hodí pro běžné údržbářské práce v dílně, ale pro velmi přesné sériové výrobky nebo ohýbání trubek jsou profesionální ohýbačky vhodnější volbou. Pro začátečníky platí, že příprava materiálu a správné upnutí tvoří 80 procent úspěchu.
Jak správně označit a připravit plech k ohybu
Přesné měření a následné značení plechu představuje základní předpoklad pro precizní výsledek, ať už provádíte ruční ohýbání plechu nebo využíváte ohýbací přípravky. Samotné měření tvoří základ pro přesné značení, které vám umožní dodržet stanovené rozměry bez zbytečných korekcí. Pro dosažení profesionálního vzhledu u vás doma doporučuji postupovat systematicky podle následujících bodů.
- Očištění povrchu – odstraňte z plechu veškeré nečistoty, mastnotu a otřepy, které by mohly zkreslit výsledek měření.
- Nanesení rysky – pomocí ocelového pravítka a rýsovací jehly či přesného tenkého fixu vykreslete čáru ohybu přímo na materiál.
- Výpočet ohybu plechu – zohledněte tloušťku materiálu a rádius ohybu, aby výsledná délka ramen odpovídala vašemu plánu.
- Příprava drážky – u silnějších materiálů můžete pro snadnější ohýbání nerezového plechu jemně naříznout drážku bruskou, čímž snížíte vnitřní pnutí.
Odborná rada: Při značení plechu vždy připočítejte hodnotu tloušťky materiálu k délce ramene. Častá chyba: uživatelé zapomínají na neutrální osu ohybu, což vede k rozměrovým nepřesnostem o několik milimetrů. Tento postup se hodí pro zámečnické práce a opravy svépomocí, ale není vhodný pro výrobu dílů s extrémními nároky na toleranci v řádech desetin milimetru. Pokud potřebujete určit, jak správně naměřit a označit ohyb na plechu u složitých tvarů, vždy si nejprve vytvořte papírový model.
FAQ – Časté dotazy o ohýbání plechu
Otázka: Jak ohnout plech doma bez ohýbačky?
Plech upněte pevně do svěráku, označte ohybovou linii a pomalu ohýbejte ručně nebo pomocí páky, aby nedošlo k prasknutí. Tento postup ručního ohýbání plechu vyžaduje trpělivost a rovnoměrný tlak po celé délce.
Otázka: Jak spočítat délku plechu po ohybu?
Použijte vzorec výpočet ohybu plechu: L = délka přímých částí + (úhel ohybu v radiánech × poloměr ohybu), kde poloměr je obvykle 3 mm. Přesný výpočet zajistí, že váš projekt bude sedět na milimetr přesně.
Otázka: Jaký úhel ohybu zvolit pro přesný 90° ohyb?
Zvolte V-frézu s profilem 90° nebo mírně větší, aby se kompenzovalo pružení materiálu po uvolnění tlaku. Vždy počítejte s tím, že kov má tendenci se vrátit do původní polohy.
Otázka: Je možné ohýbat nerezový plech ručně?
Ano, ohýbání nerezového plechu ručně je možné, ale vyžaduje vyšší sílu a postupujte pomalu. Ideálně použijte svěrák a ohýbací přípravky, aby nedošlo k nechtěným deformacím povrchu.
Otázka: Jak hluboká má být drážka pro ohyb?
Drážka by měla být hluboká 70-80 % tloušťky plechu, přičemž spodní část musí zůstat neporušená jako pant. Častá chyba při ohýbání plechu je příliš hluboký řez, který plech oslabí.
Otázka: Jaké nástroje potřebuji pro ruční ohýbání plechu?
Základní výbava zahrnuje svěrák, ohýbací přípravky, páku nebo kladivo a nezbytné bezpečnostní pomůcky. Vždy používejte rukavice a ochranné brýle, protože bezpečnost je při práci s kovem prvořadá.
Otázka: Jak zabránit prasknutí plechu při ohýbání?
Používejte správnou hloubku drážky, ohýbejte pomalu a případně plech zahřejte na cca 650 °C pro lepší tvárnost. Pro koho se to hodí? Tato metoda je ideální pro silnější ocel, nikoliv pro tenké nerezové plechy, které byste přehřátím mohli nevratně poškodit.
Otázka: Je ohýbání teplem vhodné pro všechny druhy plechu?
Ne, ohýbání teplem je vhodné zejména pro silnější ocelové plechy, méně pro tenké nebo nerezové materiály. U nerezu hrozí ztráta korozivzdorných vlastností v místě ohybu.
Otázka: Jak ohnout trubku doma bez speciálního stroje?
Při ohýbání trubek použijte ohýbací přípravky nebo trubku naplňte pískem, aby se během tvarování nezdeformovala. Písek uvnitř vytvoří vnitřní oporu a zabrání zborcení stěn.
Otázka: Jak poznám správný úhel ohybu?
Použijte úhloměr nebo měřicí šablonu a ohýbejte postupně, kontrolujte úhel během procesu. Průběžná kontrola pomáhá předejít nechtěnému přeohýbání materiálu.
Otázka: Jaké jsou nejčastější chyby při ohýbání plechu?
Mezi chyby při ohýbání plechu patří příliš hluboká drážka, nepřesné značení plechu, rychlá manipulace a nedostatečné upevnění. Vždy si materiál předem zajistěte, aby se během tahu neposunul.
Otázka: Jak správně naměřit a označit ohyb na plechu?
Použijte kvalitní pravítko a rýsovací jehlu nebo fix, změřte přesně linii ohybu a případně nařízněte drážku. Přesné značení plechu je klíčem k úspěšnému výsledku vašeho projektu.
Otázka: Mohu ohýbat plech bez předchozího naříznutí drážky?
Ano, ale vyžaduje to mnohem větší sílu a zvyšuje se riziko prasknutí nebo deformace. Bez naříznutí doporučujeme použít ohýbací přípravky s větším rádiusem.
Otázka: Jak ohýbat plech přesně podle rozměrů?
Dodržujte postup ohýbání plechu na míru: přesně naměřte, upevněte a ohýbejte v malých krocích. Průběžná kontrola úhloměrem zajistí, že výsledek bude odpovídat vašemu nákresu.
Otázka: Jak se vypočítá kompenzace pružení při ohýbání?
Kompenzace se provádí volbou o něco ostřejšího úhlu, než je požadovaný, aby se materiál po uvolnění vrátil do správné polohy. Každý kov pruží jinak, proto doporučujeme provést zkušební ohyb na odpadním kusu.
