Instalace zemního kolektoru pro tepelná čerpadla je klíčovým krokem pro dosažení maximální účinnosti a úspory energie. Správné umístění a volba materiálů, jako je trubka PE-HD, výrazně ovlivňují tepelnou vodivost půdy a celkový výkon systému. V následujících řádcích se podíváme na to, jak správně provést výkop rýhy a další důležité aspekty instalace.
🔑 Klíčové body
- Zemní kolektor se instaluje do hloubky 1,2 až 1,5 metru pro optimální teplotu kolem 8-12 °C.
- Pro správnou funkci je klíčové použít trubky z PE-HD s průměrem 32 mm.
- Velikost kolektoru závisí na tepelných ztrátách domu, obvykle 30-50 metrů trubek na 10 m² plochy.
- Oběhové čerpadlo se doporučuje umístit co nejblíže k tepelnému čerpadlu, aby se minimalizovaly ztráty.
- Při instalaci je nutné zajistit správné rozestupy trubek minimálně 0,8 metru, aby nedocházelo k teplotním ztrátám.
Správné umístění a hloubka zemního kolektoru
Optimální hloubka pro instalaci zemního kolektoru se pohybuje mezi 1,2 až 1,5 metru. V této hloubce dosahuje půda teploty kolem 8-12 °C, což je ideální pro maximální výkon tepelného čerpadla. Hloubka instalace přímo ovlivňuje teplotu půdy a tím i efektivitu kolektoru. Půda s dobrou tepelnou vodivostí zajišťuje efektivní přenos tepla.
Při výběru místa pro zemní kolektor je důležité zvážit následující faktory:
- Vyhněte se místům s vysokou hladinou podzemní vody.
- Zohledněte stínění od okolních budov a stromů.
- Zajistěte dostatečnou plochu pro umístění trubky PE-HD, která bude součástí kolektoru.
Správně umístěný zemní kolektor může výrazně zlepšit výkon celého systému. S ohledem na tyto faktory můžete dosáhnout optimálního výkonu vašeho tepelného čerpadla a zajistit jeho dlouhou životnost.
Materiály a typy trubek pro zemní kolektor
Materiály trubek pro zemní kolektor jsou zásadní v efektivitě a životnosti celého systému. Nejčastěji používané trubky jsou z materiálu PE-HD s průměrem 32 mm. Tento typ trubky se vyznačuje životností až 50 let a vysokou odolností vůči vlivu půdy a tepelné vodivosti. PE-HD trubka je také lehká a snadno se instaluje, což zjednodušuje výkop rýhy a další práce při instalaci.
Na druhou stranu, měděné trubky jsou také možností, avšak mají vyšší cenu a nižší životnost, obvykle kolem 25 let. Měděná trubka pro zemní kolektor se často používá v případech, kdy je vyžadována vyšší odolnost vůči korozi, ale její náklady se pohybují v rozmezí 300-500 Kč za metr, což je podstatně více než u PE-HD trubek.
Níže je tabulka srovnání obou materiálů:
| Materiál | Životnost | Cena (za 1 m) | Vhodnost |
|---|---|---|---|
| PE-HD | 50 let | 50-100 Kč | Ideální pro zemní kolektory |
| Měď | 25 let | 300-500 Kč | Vhodná pro specifické aplikace |
Při výběru trubky pro zemní kolektor je tedy důležité zvážit nejen cenu, ale také životnost a účel použití. Jak správně instalovat zemní kolektor pro tepelné čerpadlo, se dozvíte v dalších sekcích.
Krok za krokem: instalace zemního kolektoru

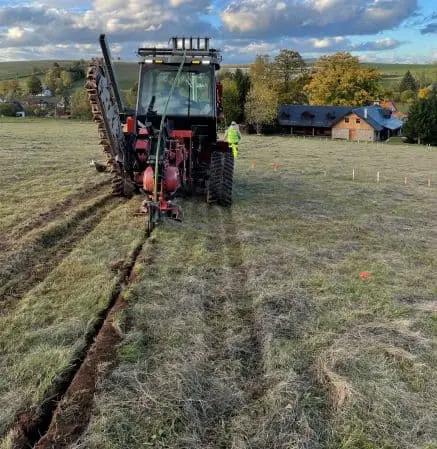

Příprava výkopu a rýh
Před zahájením instalace zemního kolektoru je klíčové správně připravit výkop rýhy. Hloubka instalace by měla být minimálně 1,2 metru, aby se zajistila optimální tepelná vodivost půdy. Šířka rýhy by měla být přibližně 0,5 metru. Důležité je také dodržet doporučený rozestup trubek minimálně 0,8 metru, který je nutné přizpůsobit podle typu půdy. Například v písčitém podloží je možné rozestupy zúžit, zatímco v jílovitém terénu je dobré je zvýšit.
Pokládka a spojování trubek
Při pokládce trubek z PE-HD je důležité dbát na jejich správné uložení. Trubky by měly být pokládány ve vyrovnaných vrstvách a měly by být vzájemně odděleny doporučenými rozestupy. Spojování trubek by mělo probíhat pomocí speciálních spojek, které zajistí těsnost. Po dokončení spojování si důkladně zkontrolujte těsnost systémů, aby nedošlo k únikům. Tím se zajistí, že výkon kolektoru bude optimální a efektivní.
Zpětné zasypání a kontrola
Jakmile jsou trubky správně uloženy, přistupte k zpětnému zasypání rýhy. Používejte jemný materiál, který nepoškodí trubky, a dbáte na rovnoměrné rozložení zeminy. Po zasypání je nutné provést kontrolu správného uložení trubek a těsnosti spojů. Doporučuje se také testovat systém před zakrytím, abyste zajistili, že vše funguje správně. Kontrola výkonu kolektoru v této fázi je klíčová pro zajištění dlouhé životnosti a efektivity celého systému.
Zapojení oběhového čerpadla a jeho správné nastavení
Umístění oběhového čerpadla v blízkosti tepelného čerpadla je klíčové pro efektivní cirkulaci teplonosné látky. Tímto způsobem minimalizujete ztráty tepla a zajišťujete optimální výkon kolektoru. Oběhové čerpadlo by mělo být umístěno co nejblíže k tepelnému čerpadlu, aby se zajistila co nejkratší cesta pro cirkulaci.
Jak správně nastavit oběhové čerpadlo u zemního kolektoru:
- Ujistěte se, že jsou trubky PE-HD správně položeny s ohledem na tepelnou vodivost půdy.
- Zkontrolujte, zda není v systému vzduch; odvzdušnění je zásadní pro správnou funkci.
- Nastavte čerpadlo tak, aby dosahovalo optimálního průtoku; doporučený průtok se pohybuje kolem 1-2 m³/h na každých 100 m trubky.
- Sledujte teploty na výstupu a vstupu; rozdíl by měl být minimálně 5 °C pro efektivní výkon.
Správné zapojení oběhového čerpadla a jeho nastavení zásadně ovlivňuje výkon celého systému tepelných čerpadel.
Běžné chyby a doporučení při instalaci zemního kolektoru
Během instalace zemního kolektoru se častěji objevují chyby, které mohou snížit výkon kolektoru a zkrátit jeho životnost. Zde jsou nejběžnější chyby, kterým se vyplatí vyhnout:
- Nesprávná hloubka instalace – Ideální hloubka se pohybuje mezi 1,2 a 2 metry. Příliš mělká instalace může vést k teplotním ztrátám a snížení účinnosti.
- Nedodržení rozestupů trubek – Trubky by měly být umístěny minimálně 0,5 metru od sebe. Nedodržení rozestupů zhoršuje tepelnou vodivost půdy a zvyšuje riziko teplotních ztrát.
- Použití nekvalitních materiálů – Trubky PE-HD se osvědčují pro svou odolnost. Levnější alternativy mohou vést k rychlému opotřebení a poruchám.
- Špatné zapojení čerpadla – Nesprávné zapojení může způsobit neefektivní provoz. Dbejte na správné nastavení oběhového čerpadla pro optimální výkon.
Tip: Při instalaci zemního kolektoru se vždy ujistěte, že dodržujete doporučení, jak optimalizovat výkon zemního kolektoru. Například správné umístění kolektoru a dodržení všech technických specifikací výrazně ovlivní jeho účinnost.
Časté dotazy o instalaci zemního kolektoru
Otázka: Jak velký zemní kolektor potřebuji pro dům o 100 m²?
Pro dům o 100 m² se doporučuje kolektor o délce 300-500 metrů trubek, což odpovídá 30-50 m² plochy instalace.
Otázka: Kam umístit oběhové čerpadlo?
Oběhové čerpadlo umístěte co nejblíže k tepelnému čerpadlu, aby se minimalizovaly ztráty a zvýšila účinnost cirkulace.
Otázka: Jak hluboko se instaluje zemní kolektor?
Optimální hloubka instalace je 1,2 až 1,5 metru, kde je stabilní teplota půdy kolem 8-12 °C.
Otázka: Jaký materiál trubek je nejlepší pro zemní kolektor?
Nejčastěji se používají trubky z PE-HD průměru 32 mm díky dlouhé životnosti a odolnosti proti korozi.
Otázka: Jak správně položit trubky zemního kolektoru?
Trubky pokládejte s minimálním rozestupem 0,8 metru, aby nedocházelo k přehřívání a poklesu výkonu kolektoru.
Otázka: Jaká je cena měděné trubky pro zemní kolektor?
Cena měděné trubky se pohybuje kolem 150 Kč za metr, což je cca třikrát více než u PE-HD trubek.
Otázka: Jaké chyby se nejčastěji dělají při instalaci zemního kolektoru?
Časté chyby zahrnují nedostatečnou hloubku, příliš malé rozestupy trubek, nekvalitní materiály a špatné spojení trubek.
Otázka: Jak zajistit dlouhou životnost zemního kolektoru?
Používejte kvalitní materiály, dodržujte správné rozestupy a hloubku instalace a pravidelně kontrolujte těsnost spojů.
Otázka: Jaké vybavení je potřeba pro instalaci zemního kolektoru?

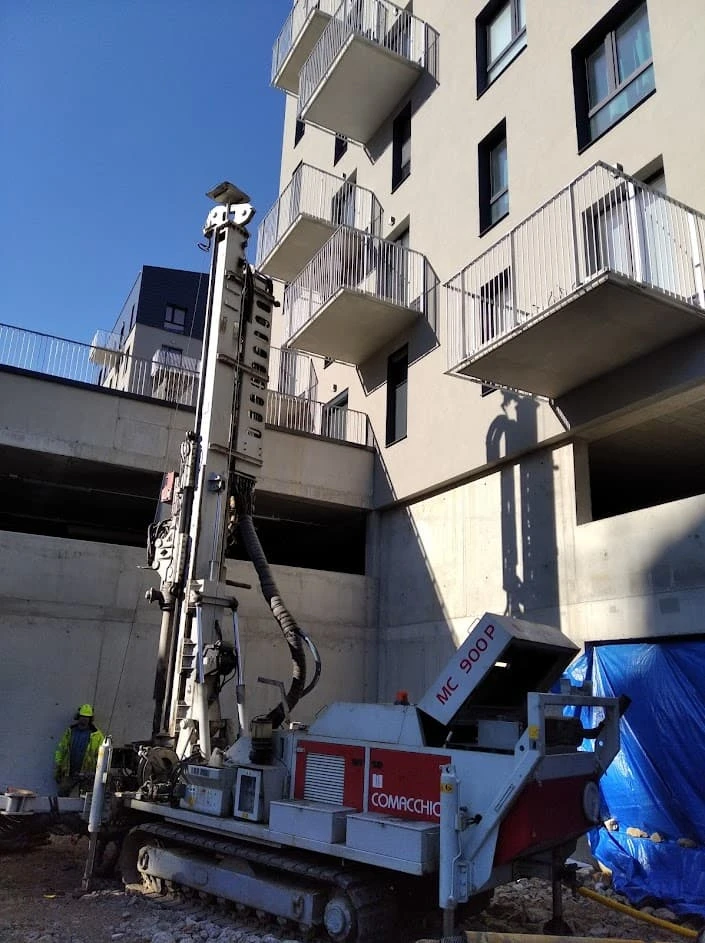

Potřebujete rýhovač nebo vrtací stroj, kvalitní trubky PE-HD, spojovací materiály a zařízení pro testování těsnosti.
Otázka: Jak správně nastavit oběhové čerpadlo u zemního kolektoru?
Nastavte průtok čerpadla podle výkonu kolektoru, obvykle 3-5 m³/hod, a pravidelně kontrolujte jeho funkčnost.
Otázka: Jak instalovat zemní kolektor v různých typech půdy?
V jílovitých půdách zvyšte hloubku instalace na 1,5 m, v písčitých dodržte rozestupy trubek 0,8-1 m pro optimální výkon.
Otázka: Jaká je teplota 100 metrů pod zemí?
Ve 100 metrech pod zemí je teplota stabilní kolem 8-12 °C, což je ideální pro zemní kolektor.
Otázka: Jak optimalizovat výkon zemního kolektoru při instalaci?
Dodržujte správnou hloubku, rozestupy trubek a použijte kvalitní materiály, aby se minimalizovaly tepelné ztráty a zvýšil výkon.
Otázka: Jak správně zapojit zemní kolektor k tepelnému čerpadlu?
Zapojte kolektor pomocí izolovaných trubek s minimálními spojeními a umístěte oběhové čerpadlo blízko tepelného čerpadla.
Otázka: Jak provést zemní kolektor v šachtě?
V šachtě zajistěte pevné uložení trubek, dostatečnou izolaci a přístup pro kontrolu a údržbu kolektoru.
Otázka: Jaké jsou zkušenosti s instalací zemního kolektoru?
Zkušenosti ukazují, že správná hloubka a kvalitní materiály prodlužují životnost kolektoru až na 50 let.
Otázka: Jaký je správný postup při instalaci zemního kolektoru?
Postup zahrnuje výkop rýhy, pokládku trubek s rozestupy 0,8 m, spojení, kontrolu těsnosti a zpětné zasypání.
Otázka: Jak zajistit správnou cirkulaci v zemním kolektoru?
Použijte oběhové čerpadlo nastavené na průtok 3-5 m³/hod a umístěné co nejblíže tepelnému čerpadlu.
Otázka: Jaké jsou výhody použití PE-HD trubek?
PE-HD trubky jsou flexibilní, odolné proti korozi a mají životnost až 50 let při instalaci v zemi.
Otázka: Jak dlouho trvá instalace zemního kolektoru?
Instalace kolektoru obvykle trvá 2-4 dny v závislosti na velikosti a typu půdy.
